特高頻 + 多維傳感融合：開關柜局放監測技術與實踐應用

開關柜局部放電監測是評估設備絕緣狀況的關鍵手段。電氣設備絕緣內部若存在氣泡間隙、雜質或尖刺等缺陷，在強電場作用下，絕緣內部的電場分布將出現不均勻，導致缺陷部位電場強度顯著升高，從而引發未貫穿整個絕緣的局部放電現象。盡管局部放電通常不會立即造成絕緣整體擊穿，但會逐漸導致絕緣介質局部損傷。若放電長期持續，可能進一步降低絕緣的電氣強度，引發電氣擊穿事故。因此，對開關柜進行局部放電監測，可及早識別潛伏性絕緣故障并實現預警，是預防設備故障的有效措施之一。

什么是局部放電？

局部放電指在電力設備絕緣內部或表面，由于電場強度過高而引發的局部、非貫穿性放電。這種放電未形成完整回路，存在缺陷的絕緣區域，信號微弱且不易直接觀察，但會持續對絕緣材料造成侵蝕與損害。

主要危害

加速絕緣老化：放電過程中產生的電子撞擊、臭氧及氮氧化物等物質，會逐漸破壞絕緣材料的化學結構，導致絕緣性能不斷下降，可能引發電氣擊穿。

誘發設備故障：長期存在的局部放電會持續擴大絕緣缺陷，可能造成開關柜內部部件燒損、短路，并導致設備停運。

擴大事故范圍：開關柜作為電力系統配電環節的關鍵設備，一旦發生故障，易引發連鎖反應，導致局部甚至區域性停電，嚴重影響工業運行、商業活動及居民生活，造成重大經濟損失與社會影響。

增加運維成本：傳統人工巡檢方式難以早期發現局部放電隱患，常在故障發生后才進行維修，不僅修復成本高昂，還可能因非計劃停機帶來更大的間接損失。

特高頻（UHF）檢測法：
局部放電過程會產生特高頻電磁波信號。通過特高頻傳感器捕捉該信號，并分析其幅值、相位及頻次等特征，可判斷局放的嚴重程度與位置。該方法靈敏度高、抗干擾能力強，尤其適用于電磁環境復雜的開關柜監測。

超聲波（AE）檢測法：
局部放電伴隨產生超聲波信號，可通過超聲波傳感器進行檢測。超聲波在空氣中傳播衰減小、方向性好，支持非接觸式測量，特別適合于安裝空間有限或需快速巡檢的應用場景。

暫態地電壓（TEV）檢測法：
局部放電產生的電流脈沖會在開關柜金屬外殼表面感應出暫態地電壓。TEV傳感器通過檢測該電壓信號來判斷局部放電狀態，對金屬封閉開關柜具有良好檢測效果，并能實現放電位置的快速定位。

高頻電流（HFCT）檢測法：
在電纜或母線等導體上安裝高頻電流傳感器，可檢測局部放電所引發的高頻電流信號。該方法對電纜接頭等設備的局部放電監測具有較高準確性。

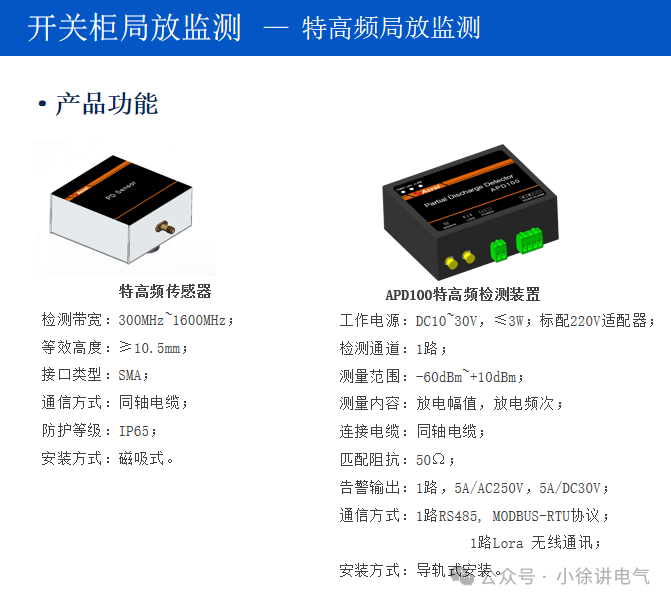

特高頻傳感器APD100

應用場景：適于中壓開關柜（61柜、28柜、環網柜）出廠前集成安裝或對已投用的高壓開關柜進行停電安裝。

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：特高頻傳感器磁吸方式安裝于電纜室，采集裝置導軌式安裝于儀表室。

實現過程：高頻傳感器所檢測的信號，經過同軸電纜送往開關柜局部放電在線監測裝置，進行放大、濾波、檢波，數字脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。

監測內容：放電次數、放電量、PRPD/PRPS圖譜等。

告警機制：采樣周期1s，連續5次采樣超過報警閾值，報警（寄存器置位+DO輸出）。

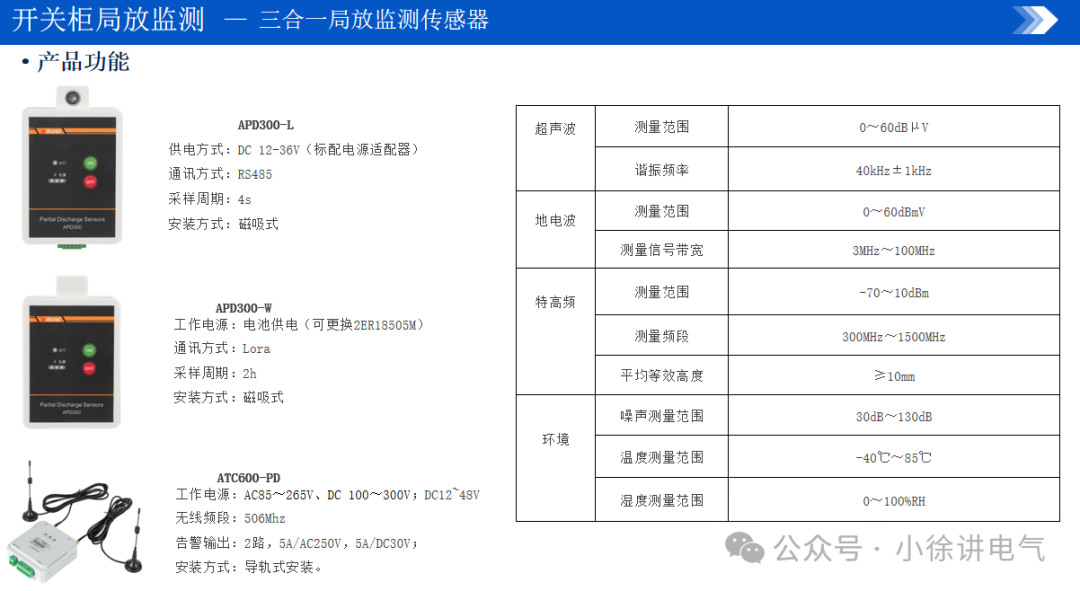

三合一局放傳感器APD300

應用場景：適于中壓開關柜（61柜/28柜/環網柜）

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：三合一有線傳感器磁吸方式安裝于電纜室，通過RS485總線將局放數據上傳至監控系統平臺。三合一無線傳感器磁吸方式安裝于柜們外，通過無線方式將局放數據上傳至局放接收器ATC600-PD。

監測內容：監測3種信號的放電次數和放電量、噪聲、溫度、濕度。

告警機制：有線款：每4s采樣時間內放電次數和放電量同時超過報警閾值，報警（傳感器寄存器置位）。

無線款：每2小時的4s采樣時間內放電次數和放電量同時超過報警閾值，報警（接收器寄存器置位）。

系統拓撲

證書

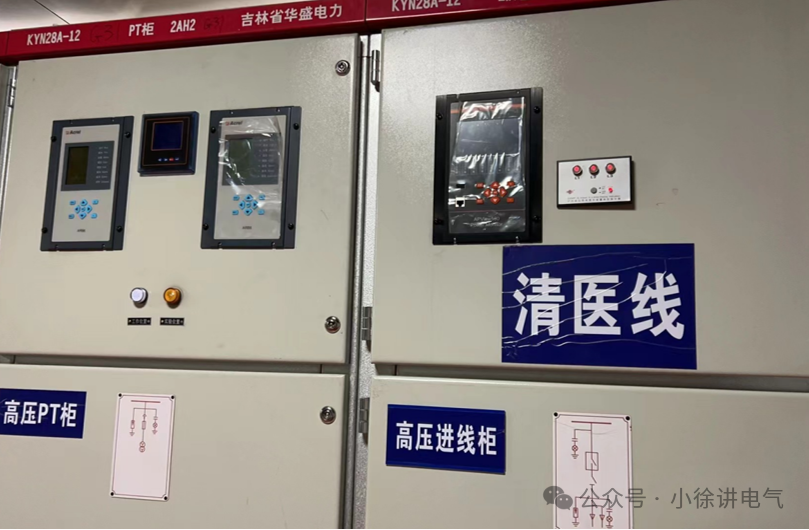

概況：本項目對吉大某醫院10kV配電系統進行升級改造，配電室包括內科樓配電室，外科樓配電室，一號樓配電室，氧氣配電室，直燃機配電室，八號樓配電室，生殖中心配電室，燒傷配電室，轉化配電室，母嬰中心，心身配電室等11個10kV、10/0.4kV配電系統。

需求：通過新增弧光保護裝置實現高壓柜的保護監控；通過新增高壓柜斷路器觸頭、銅排接頭和電纜接頭無線測溫與電纜室局放監測裝置實現實時巡檢與運維告警；通過新增電能質量監測裝置與多功能表計，實現用電質量的實時監測與用能分析；所有傳感設備的數據上傳至醫院能效管理平臺，為醫院用能提供實時監測、運維。

配置方案：以內科樓10kV配電室為例，配置的硬件產品包括 ARB6弧光保護裝置、APView電能質量監測裝置、APD100特高頻局放監測裝置、ATE無線測溫傳感器。其余10個配電室配置項目，上述設備上傳到能效管理平臺。

主要應用場景：

重要電力用戶：數據中心、醫院、軌道交通、大型商業綜合體等對供電可靠性要求高的場所

工業生產企業：化工、冶金、制造等連續生產型企業的配電系統

電網配電系統：變電站、開閉所、環網柜等電力基礎設施

設備升級改造：傳統開關柜智能化改造項目

安科瑞局放監測方案憑借其多技術融合、系統集成度高、智能化程度強的特點，為用戶提供了從現場監測到云端管理的完整解決方案。該方案不僅符合電力設備狀態檢修的發展趨勢，更能幫助用戶實現配電系統的安全可控、經濟運行，是提升電力設備管理現代化水平的有效工具。

通過部署安科瑞局部放電監測系統，用戶可建立完善的設備絕緣狀態管理體系，真正實現“防患于未然"，保障電力系統的安全可靠運行。
