您的位置：網站首頁 > 技術文章 > 無線感知·智能預警：ATE800系列RFID測溫系統筑牢鋼廠配電安全防線 RFID技術的無線測溫系統
利用RFID技術的無線測溫系統可根據鋼廠復雜的配電網提供不同的無線測溫方案，實時監測電氣設備的本身溫度。無線通訊通常和接收終端、通信串口、電子計算機等配套使用，無線測溫傳感器通過RFID技術將溫度數據傳輸給無線測溫集中采集主機，再通過不同的通訊通道將數據上傳到無線測溫系統。適用于各類戶外、高溫、潮濕、粉塵、高壓、不便布線或現場無法提供電源等的多種特殊測控場合。該系統解決了現場安裝布線成本，克服安裝復雜環境的影響，實現了電氣設備本身溫度的實時在線監控。
1
產品概述
ATE800 系列 RFID 無線測溫裝置可用于中壓開關柜內母排搭接點，斷路器觸頭，電纜接頭等金 屬部位的溫度監測，具有安裝方便、抗干擾能力強、工作可靠的特點。
ATE800 系列產 品組成：接收器，天線，傳感器。
ATC800 接收器通過天線向 ATE800 無線測溫傳感器發射 RFID 射 頻信號，傳感器接收到射頻能量之后，激活電路，開始進行溫度數據采集，并將數據通過無線信號 回傳至天線；天線通過射頻電纜將數據傳輸至接收器，最終可由接收器將數據上傳到遠程監控系統。
2
測溫方案

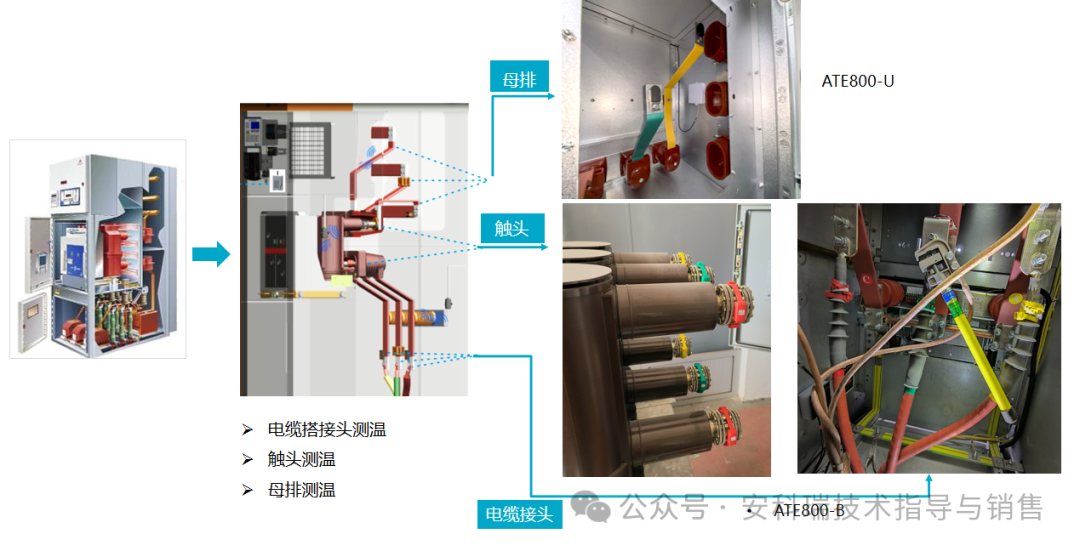

RFID測溫方案
3
產品構成
4
測溫原理
RFID的全稱是Radio Frequency ldentification，即射頻識別，是一種利用無線電波進行數據交換的自動識別技術。
RFID測溫技術是RFID無線識別技術與溫度傳感技術相結合的創新應用，核心功能是通過接收器讀取安裝在待測溫部位的RFID傳感器的溫度數據，實現對測溫接點的溫度測量功能。
主要過程為接收器通過天線發射特定的電磁波信號，當無源測溫傳感器在RFID接收器的射頻場內時，傳感器內部天線接收到電磁波并將電磁波轉換為傳感器內部溫度傳感器、MCU、射頻芯片所需的工作電壓，內部溫度傳感器開始溫度采集。然后傳感器將溫度數據和傳感器標識碼（ID號）打包成數據幀，通過傳感器天線以射頻信號的形式給接收器，接收器接收到傳感器反饋的射頻信號后，將其解調、解碼為數字信號，提取出傳感器識別碼和溫度數據。
5
應用場景
10kV開關柜測溫
35kV開關柜測溫
6
典型配置
7
產品特性
8
配置方案
ATE800系列支持Modbus協議，用戶可通過上位機軟件或SCADA系統實時讀取溫度數據、設置報警閾值、控制繼電器輸出，實現遠程監控、智能預警、聯動控制，真正實現“無人值守、智能運維"。
