一屏掌控全局：安科瑞智能監控系統重塑數據中心配電管理模式

摘要：安科瑞精密電源管理系統可以進行多回路監控裝置，監控多回路電參量并可對各種故障進行告警，還適用于各類列頭柜、精密配電柜、電源分配柜、UPS輸出柜等末端配電設備的監控。配電箱柜智能監控系統包括觸摸屏、監控測量裝置、動環后臺監控。本文對此系統應用于某公告項目中配電箱進行需求分析并提供解決方案。

關鍵詞：列頭柜、監控系統、觸摸屏

1、概述

隨著數據中心的迅猛發展，數據中心的能耗問題也越來越突出，有關數據中心的能源管理和供配電設計已經成為熱門問題，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，首先需要監測每個用電負載，而數據中心負載回路非常的多，傳統的測量?jī)x表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據中心集中監控要求的多回路監控裝置。

2、配電箱的系統功能

在低壓電氣供電系統中,承擔著供配電任務的設備主要是低壓配電箱、柜。配電箱、柜能否安全、穩定地運行,將直接影響到能否安全、可靠地進行供電。重視低壓配電箱、柜安裝檢查和運行維護,是確保供電系統安全運行的前提。在電氣設備產生故障中,同一故障結果,引起故障發生原因是不同的。配電箱柜的核心功能是實現配電系統的分配、保護和控制功能,配電箱柜的交付質量是整個項目的重要保證,直接影響電氣系統的運行。筆者負責起草了北京市地方標準《建筑工程施工T藝標準第17部分:電氣動力安裝工程》中成套配電柜、配電箱安裝部分,標準從施工工藝的角度明確了配電箱柜工藝管理的具體要求;但配電箱柜的技術管理貫穿建設工程的設計、施工、調試及運營等多個階段,參與單位眾多,施工界面復雜。任何一個環節的實施不當,都有可能導致配電系統的質量失控,影響項目的運營效率和安全。因此有必要從全周期質量管理的角度對配電箱質量控制進行必要補充。

交流配電屏主要由配電裝置、故障告警裝置等組成。其主要功能為：

1）對 UPS 輸出的電源（交流三相五線）并進行二次分配，輸出至相關系統設備。對電源故障作告警狀態輸出，輸出電源分配至各有關設備。

2）具有防雷及過壓、漏電保護功能。

3）輸入和輸出具有過載、短路保護。

4）輸出分配單元應有高度可靠性，避免因誤跳影響系統運行。

5）監控單元應具備友好的人機界面、全漢字菜單，方便現場維護。

6）具有頻率、電壓、電流指示儀表。

7）應能顯示系統輸出電壓、電流、頻率、各分路狀態。

8）輸入電源電路應設過壓、欠壓、過流和缺相保護裝置及運行狀態顯示；在交流電源停電、供電恢復、缺相、過電流、頻率超限、分路故障時，應有聲光告警信號；告警信號發生后，應能手動切斷可聞告警信號。故障消除后可以自動恢復，并能儲存歷史故障記錄以便維護人員查閱。

9）有智能通訊接口并開放協議，可實現遠程集中監控。

3、安科瑞針對配電箱柜監控推出的解決方案

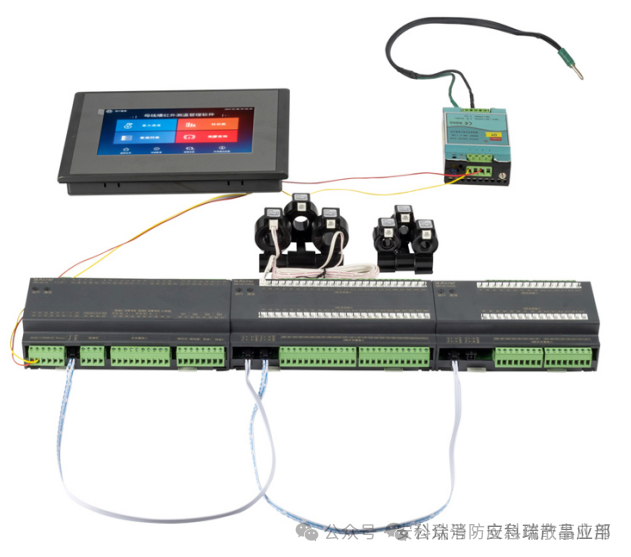

安科瑞公司 AMC100系列交流精密配電監控裝置是專門針對于數據中心服務器電源管理設計的測量裝置。該裝置設計小巧，能夠?qū)+B兩路進線和192路出線的全電參量參數、輸入輸出開關及防雷器狀態等實時監測， 所有測量通道的告警閾值均可單獨設定，出線越限事件立即觸發系統聲光告警，在傳統儀表的體積上實現了監控回路的高度集成。

3.1、組網方案

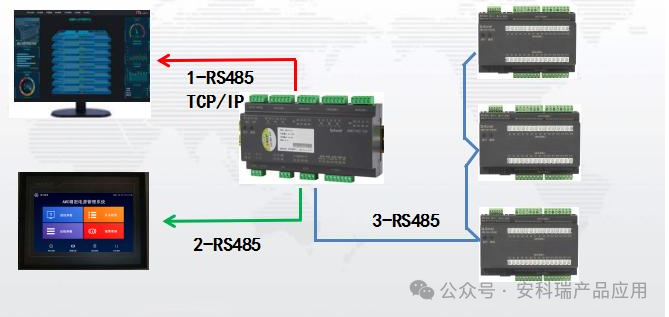

AMC100系列配備≥7寸觸摸式液晶顯示屏，支持實時顯示主備路電流、電壓、功率、諧波等全電參量，實現雙路進線、192路出線的全面監控。系統具備虛擬電表、接線切換、顏色區分顯示等功能，幫助運維人員直觀掌握配電狀態，實現“一屏掌控全局"。

3.2、觸摸屏數據呈現

4、結束語

安科瑞針對數據中心集中監控要求提供的解決方案有效確保數據中心機房配電的安全性、可靠性，同時對數據中心行業進行全面的內外部環境分析，對國家政策、行業未來發展趨勢進行行業熱點分析，預測未來的行業發展方向，同時完善自身行業的各種應用解決方案，分析不同客戶需求，滿足不同客戶的應用需求。
