準確定位PZ30箱內回路故障，破解傳統用電安全監測難題

之前相關智慧安全用電的產品應用中，大多數監測進線回路。主要存在以下幾個問題：

• 難定位，不知道具體哪個回路出線問題，排查困難；

• 出線過載或線纜溫度過高無法知曉；

• 出線回路多，若都用進線回路方案，成本造價會成倍增加，原有空間無法安裝，需要增加箱體（又增加了硬件成本以及安裝成本）。

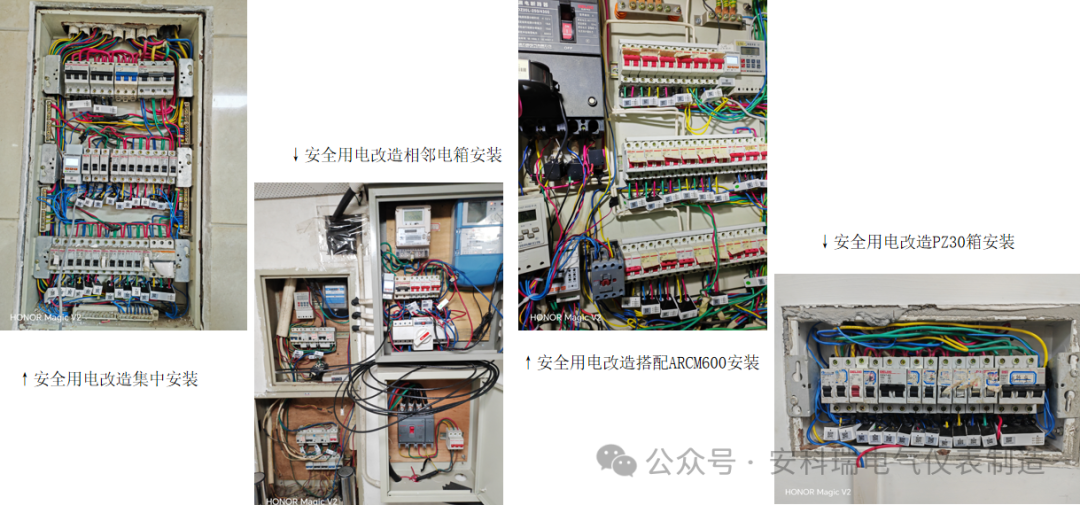

空間有限，安裝困難；成本較高；接線繁多（電壓、電流、漏電、溫度線）

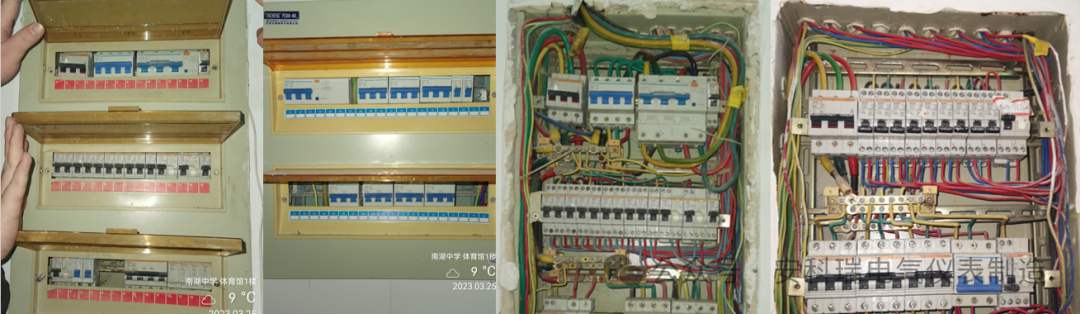

PZ30箱，空間非常有限

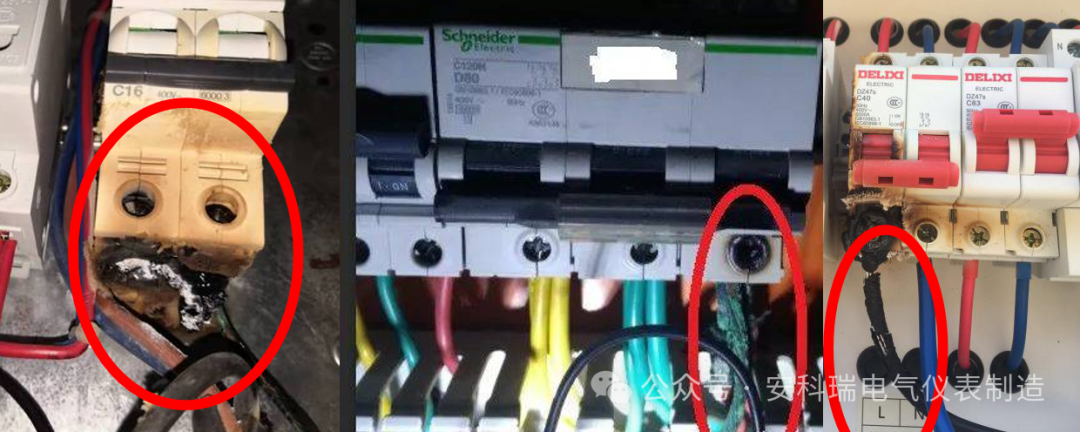

末端回路中，斷路器的安全隱患

安科瑞終端智能監控解決方案

終端智能監控解決方案主要由智能網關、智能微斷和智能終端配電傳感器等組成。該方案可對PZ30箱內各回路的用電情況進行多方位監控，準確定位故障點，實現對用電安全的精細化管控。方案可采集各回路的漏電、溫度、電壓、電流、功率、電能等參量，一旦回路出現故障，設備會及時報警或跳閘，并通過電話、短信等方式通知維護人員，及時排查并解決現場故障，避免電氣火災的發生。

• 數據監測：漏電、溫度、電壓、電流、電能等；

• 報警保護：漏電、超溫、過欠壓、過流過載等；

• 安裝位置：斷路器下端；

• 特點：只監不控；

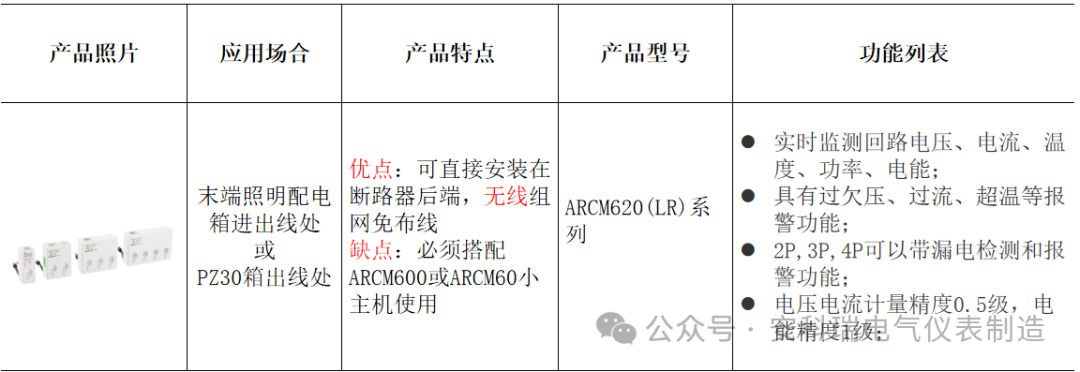

產品優勢：

• 2P,3P,4P可以帶漏電檢測和保護功能；

• 尺寸厚度:產品厚度≤17mm；

• 孔徑:傳感器孔徑≥8.4mm,支持16mm2線徑；

• 防護等級：IP55

• 電磁兼容：3級以上；

• 通訊：支持LORA無線通訊

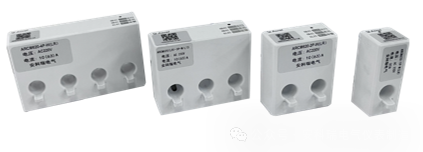

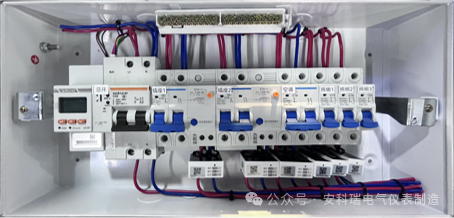

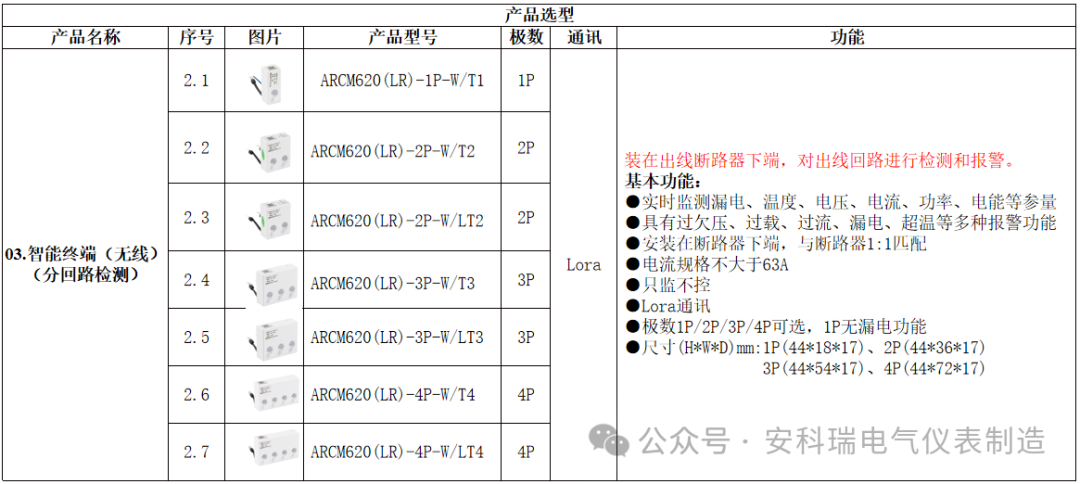

智能終端：采用2.4G無線通訊，安裝在斷路器下端且與斷路器1:1匹配，能監測電壓電流等電參量，漏電、溫度等數據并發出故障報警，只監不控，無需復雜布線，非常適配空間有限的出線回路。

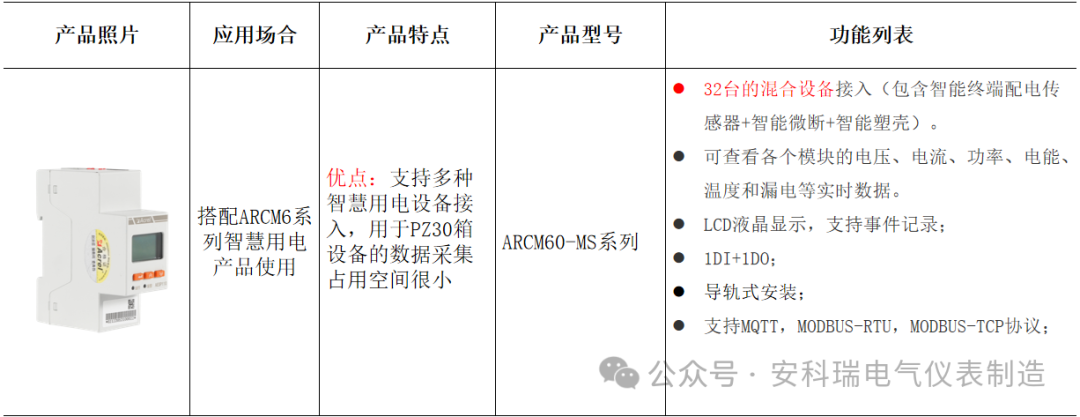

通訊模塊：可連接1臺智能微斷與64臺智能終端，實時接收各模塊的電壓、電流、功率、電能、溫度、漏電等數據，可以在web端或手機app清晰顯示各回路預警、報警、保護、故障等狀態，支持 RS485、4G、以太網、WiFi 等多種通訊方式，數據可靈活上傳至平臺。尺寸僅單p（100*18*70mm），小巧不占空間，適配各類配電箱安裝。

適用場景

方案主要針對PZ30箱設計，廣泛適用于各類需要末端監控用電安全的場景：

如住宅小區中監控每戶家中照明、插座、空調等末端回路，避免因家電過載、線路老化引發火災；公共場所中如商鋪、寫字樓的末端用電回路，實時監測設備用電狀態，保障人員密集區域安全。

總結

準確定位無盲區：可實現PZ30箱內末端回路到整體狀態全程監測，包括漏電溫度、電壓電流等電參量，發生安全隱患時可直接定位到具體某條回路，解決傳統監控“排查難"的痛點。

安裝便捷成本低：智能終端模塊采用2.4G無線通訊，尺寸小巧，采用引線直接接入，無需額外增箱體、改線路，相比于智能微斷改造方案，改造成本大大降低；調試方式采用手機APP一鍵注冊，操作便捷且大大節省了調試時間。

風險響應及時：出現安全隱患時設備不僅會報警，還能通過電話、短信通知維護人員，同時起到“總開"作用的智能微斷可及時跳閘，避免電氣火災的發生。
